Транскритична бустерна система холодопостачання
06.08.2022 Поділитися
Система холодопостачання на природному холодоагенті СО2 із multi ejector Danfoss
Рішення про створення системи холодопостачання, що працює на природному холодоагенті СО2 (R744), було продиктовано світовими тенденціями у розвитку галузі та все більш жорсткими вимогами до екологічної безпеки та енергоефективності при одержанні холоду. CO2 як холодоагент має відмінні теплофізичні властивості, які забезпечують зниження втрат у трубопроводах, зменшення їх габаритів і високий коефіцієнт тепловіддачі. У Європі використання природних холодоагентів, у тому числі СО2, є обов’язковою вимогою під час введення в експлуатацію нових об’єктів холодопостачання. Також зазначимо, що за останні два роки все більше і більше потенційних клієнтів в Україні цікавляться цими системами.
У нашій країні багато тих, хто поки що бояться поняття «СО2», тому подібних проєктів ще ніхто не робив. І коли нам надійшов запит на розробку та впровадження системи холодопостачання від нашого постійного клієнта, після довгих з ним дискусій та обговорень «ЗА» та «ПРОТИ», було прийнято рішення виконати проєкт із застосуванням природного холодоагенту R744 – СО2 та з урахуванням застосування всіх останніх розробок для досягнення високих показників енергоефективності. Дана система, що працює на холодоагенті R744 – СО2, яку спроектували та встановили співробітники «РалкоТехник» — унікальний проєкт, який уперше представлено на українському ринку.
Переваги застосування СО2 у якості холодоагента:
· екологічна безпека (не негативно впливає на озоновий шар і не токсичний),
· сезонна енергоефективність (СМР співмірний з фреоновими установками),
· зменшення вартості монтажного комплекту (менший діаметр трубопроводів, полегшені несучі конструкції),
· компактність установок,
· менший обсяг заправки системи,
· вартість СО2 значно нижче вартості фреонів,
· величезний потенціал рекуперації тепла для різних цілей (системи ГВП, опалення, різні технологічні процеси),
· доведена економія (застосування СО2 знижує експлуатаційні витрати).
Такими є основні переваги даних систем, але є й недолік — високі робочі тиски (у деяких частинах системи можуть досягати 120 бар). Це відлякує деяких клієнтів. Насправді це також безпечно, як їздити на автомобілі із системою ГБО (метан). Високий тиск визначає і перевагу СО2 (R744) в порівнянні з іншими холодоагентами. Холодопродуктивність компресора при заданій його об’ємній продуктивності при роботі на діоксиді вуглецю вище внаслідок високої густини газу.

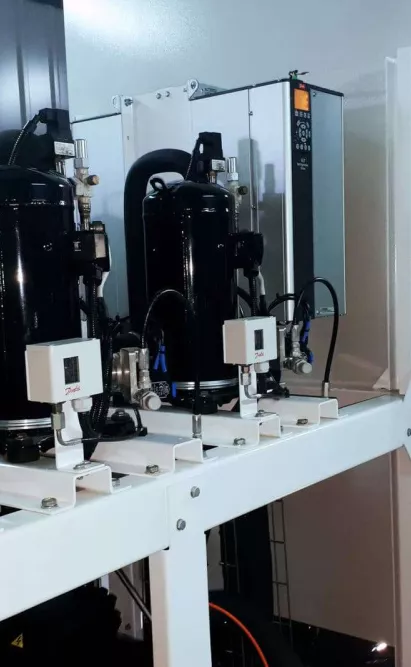

Нами було вирішено зробити транскритичну бустерну станцію з паралельним стисненням та ежектором як найбільш енергоефективну схему. Застосування транскритичних бустерних систем дозволяє максимально ефективно використовувати низькотемпературний контур і зменшує капітальні витрати, на відміну від систем з окремим фреоновим контуром. А встановлення паралельного компресора дало приріст енергоефективності близько 5%.
Застосування ежектора в нашій установці дозволяє максимально ефективно експлуатувати систему навіть у найспекотніший день літа (знижується навантаження на середньотемпературний контур, росте СОР системи).
Як показала практика, це рішення дозволяє досягти економії 15-20% електроенергії щодо класичної бустерної системи. Заміри проводилися в різних варіантах (як класична система, як система з паралельним компресором, а також з мультиежектором).
Система утилізації тепла допомагає заощадити близько 40% енергоресурсів, витрачених на опалення. При цьому спроєктована нами система відтайки охолоджувачів повітря гліколем співмірна з відтайкою гарячим газом. Дане рішення дозволило скоротити час відтайки до 5 хвилин і повністю уникнути використання електричних ТЕНів. Це, у свою чергу, допомагає нашому замовнику економити електроенергію, а на вільну потужність трансформатора було підключено технологічне обладнання.
Цей проєкт був повністю розрахований та спроектований силами інженерного складу «РалкоТехник». А збирання станції проводили в Україні, використовувалося лише якісне обладнання закордонного виробництва. Дана система встановлена на об’єкті замовника – завод м’ясних та ковбасних виробів.
Основним партнером у реалізації цього проєкту є компанія Danfoss – один із світових лідерів у галузі виробництва високоякісного енергозберігаючого обладнання для систем холодопостачання, компонентів для промисловості та систем охолодження та кондиціювання. З інженерами Danfoss ми провели багато годин для обговорення можливостей їхнього обладнання. Завдяки тісній співпраці вдалося досягти високої ефективності встановленого обладнання.
Також партнерські відносини уможливили присутність на даному об’єкті обладнання відомих торгових марок Emerson, Thermofin та багатьох інших.
Наразі намітилася тенденція зниження вартості комплектуючих для систем СО2 (R744). Це дає можливість наблизити цінник до фреонових установок. У СО2 (R744), є всі шанси стати одним із основних холодильних агентів у майбутньому. Як бачимо, переваг більше, ніж недоліків. Зі зростанням енергетичної ефективності та надійності холодильних систем, що використовують СО2 (R744), перспективи цих установок дуже великі.
Звертайтесь до нас, і Ви станете щасливим власником сучасних, енергоефективних та екологічних рішень!
